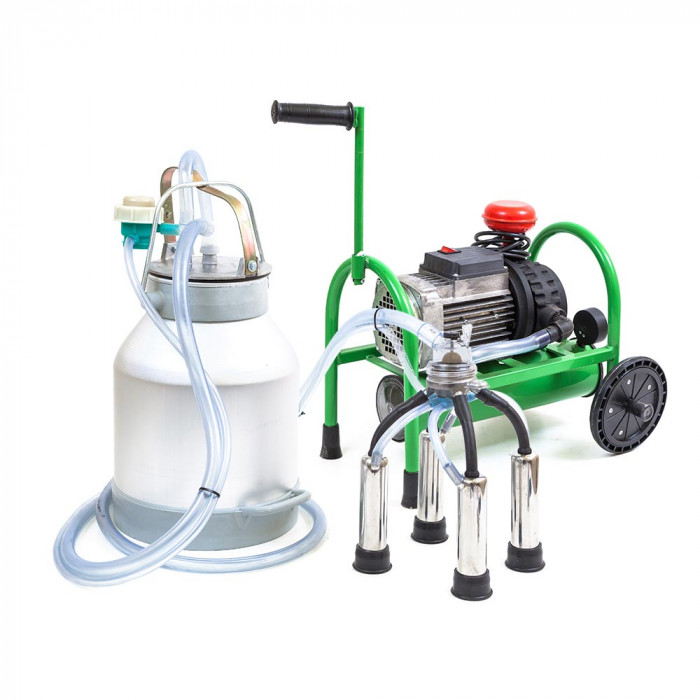

Описание доильного аппарата Буренка-1 Нержавейка 1500
Доильная установка ДУ-1500 в сборе на каркасе – это часть доильного оборудования, которая создает разрежение воздуха в системе. Эта модель относится к сухому типу. Она предназначена для использования в домашних хозяйствах, поскольку обладает производительностью, которой достаточно для доения максимум 11 коров.
Производительность
С установкой ДУ-1500 в сборе на каркасе на доение одной коровы уходит 6-7 минут, козы – 2-3 минуты. Время беспрерывной работы - 40 минут. Это связано с тем, что из-за моноблочного строения тепло, которое вырабатывается вакуумным насосам в силу трения пластин о статор, без препятствий передается на электромотор.
За период беспрерывной работы можно подоить до 11 коров (2 линии) или 60 коз (4 линии).
Особенности конструкции силового агрегата

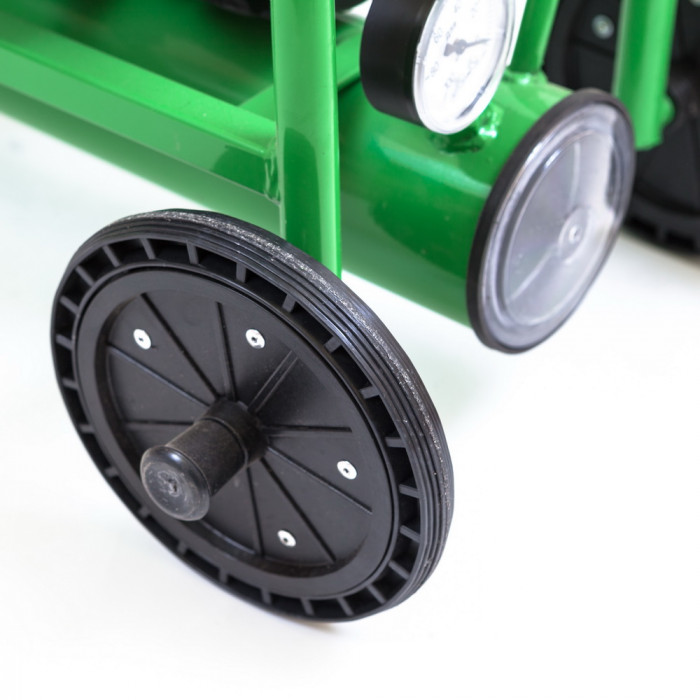

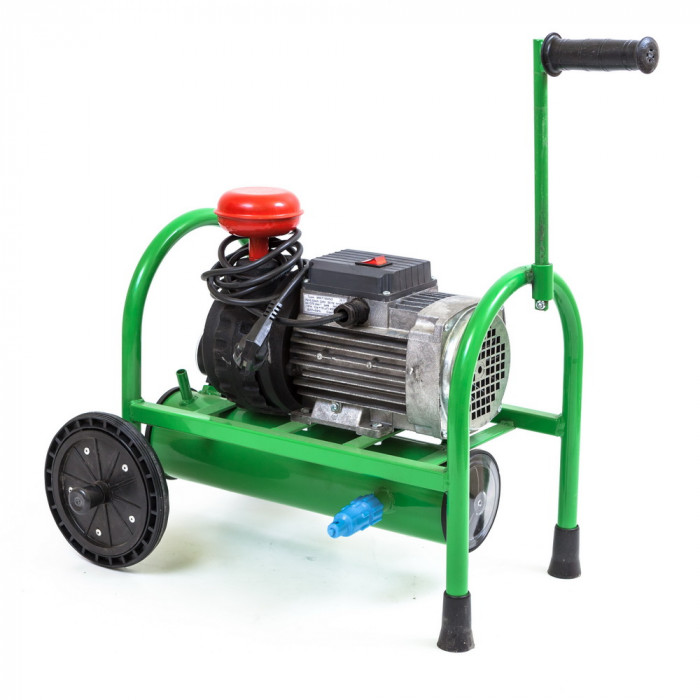

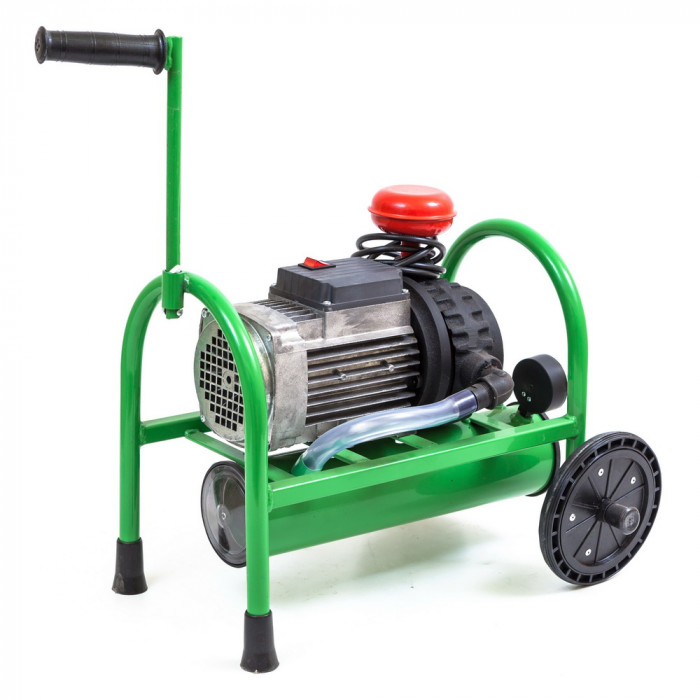

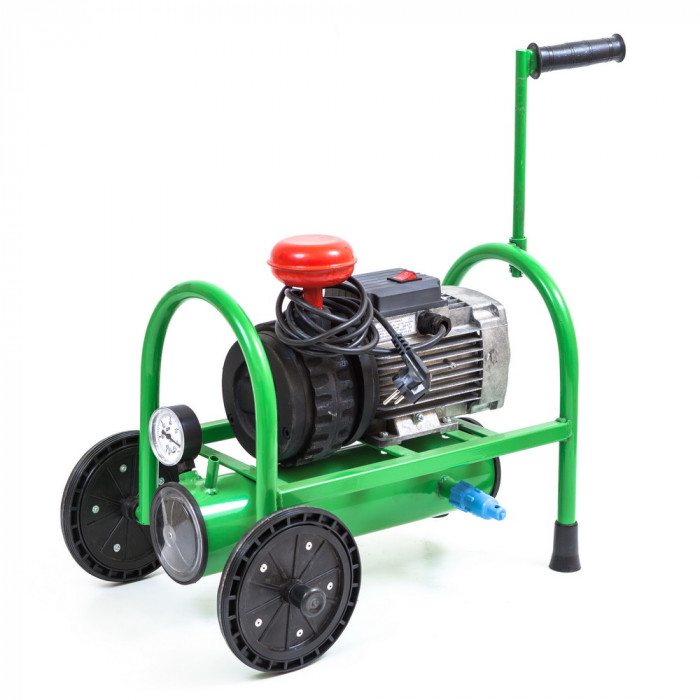

Вакуумная доильная установка ДУ-1500 собирается на колесном каркасе, а потому относится к передвижным. Она имеет моноблочную структуру, то есть ротор насоса соединен с валом электродвигателя без дополнительных переходников или муфт.

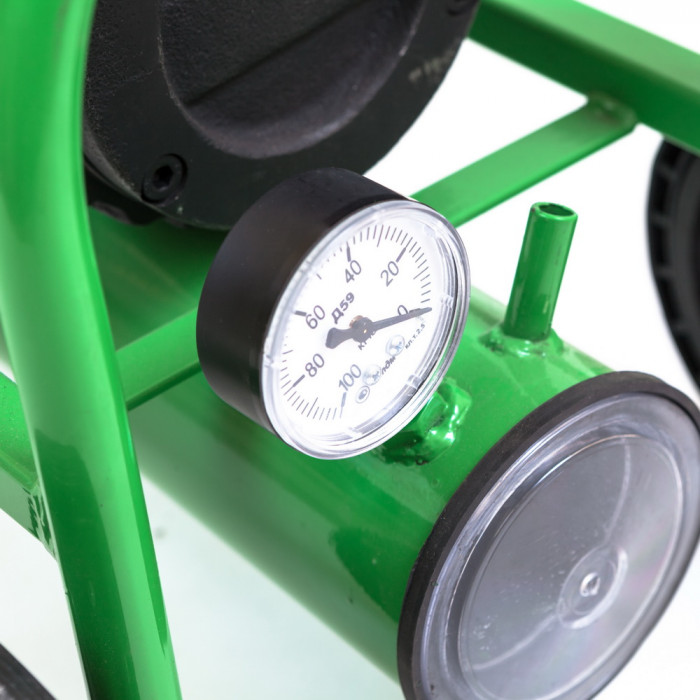

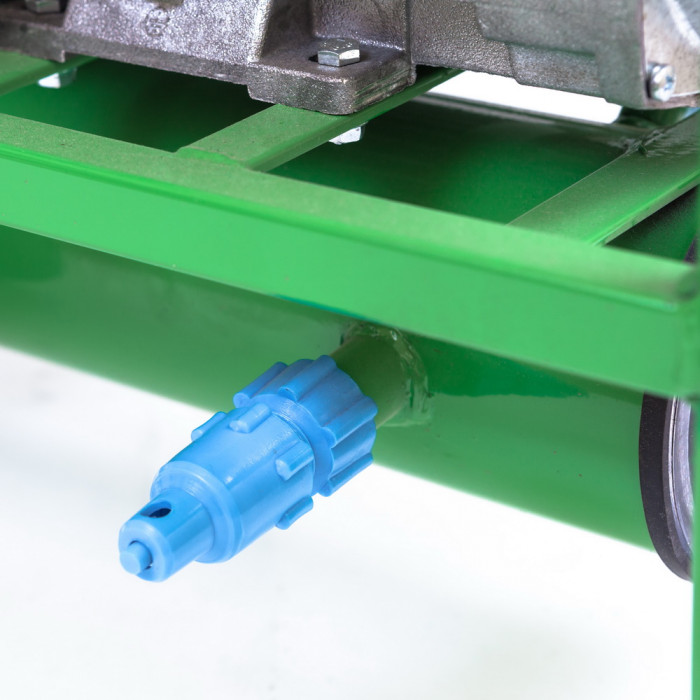

На каркасе также находится ресивер объемом 3 литра. На ресивере находится регулятор вакуума, изготовленный из пластика. Сброс конденсата ручной.
Двигатель

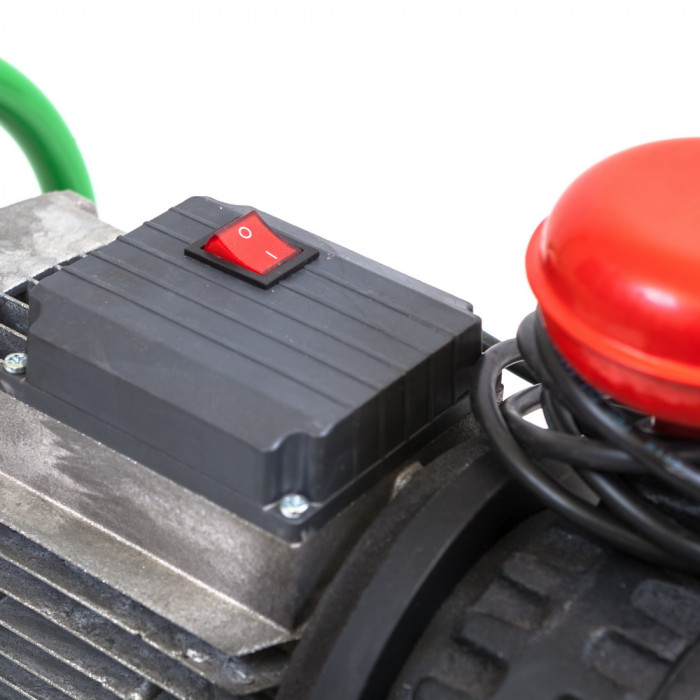

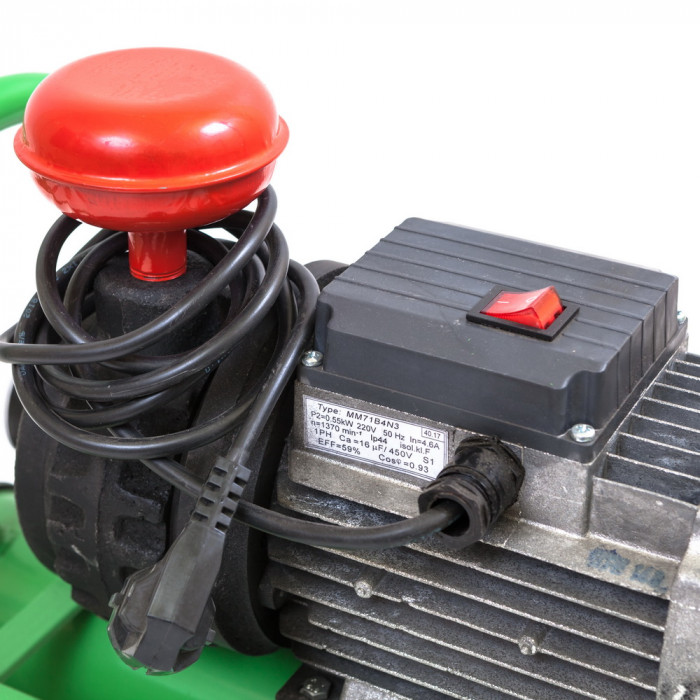

На доильной установке ДУ-1500 в сборе на каркасе стоит асинхронный двигатель мощностью 0,75 кВт. Он имеет частоту вращения вала в 1500 об/мин. Питание поступает по кабелю длиной 2 м. Двигатель не имеет предохранителей, а потому нужно внимательно следить за временем работы. В противном случае произойдет перегрев силового агрегата, что вызовет повреждение защитного покрытия катушки.
Насос
Вакуумный пластинчато-роторный насос, который используется в доильных установках ДУ-1500, имеет открытую конструкцию. Он относится к сухому типу, что сказывается на износе пластин.
Внутри насоса стоит 4 графитовые лопатки размером 45×70×5 мм. Рекомендуется всегда иметь запасной комплект пластин, чтобы при проблемах с созданием разрежения, оперативно произвести их замену.
Увеличения количества и размеров пластин позволило получить производительность 7 м³/час при меньших оборотах.

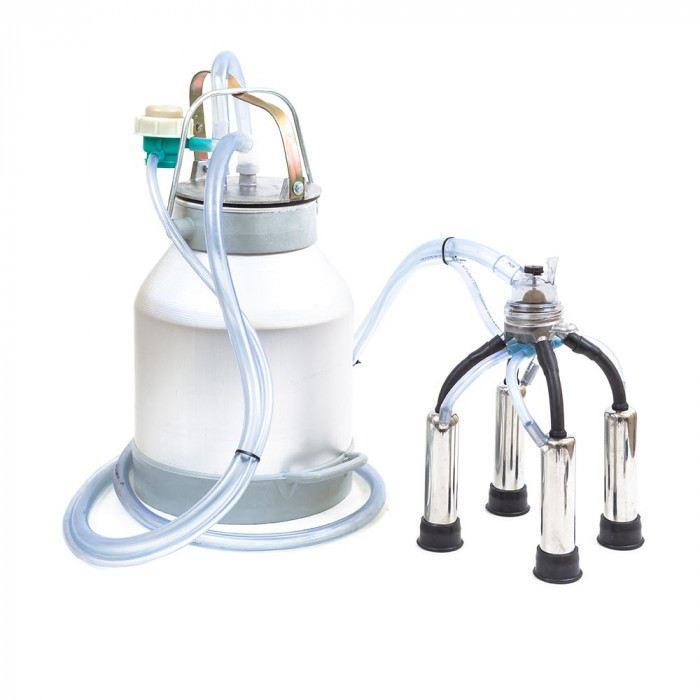

Доильное ведро
В комплектации «Нержавейка» доильного ведра в сборе используются цельные
металлические доильные стаканы. Они не повреждаются от падения и ударов, не
поддаются коррозии. Благодаря этому подвесное оборудование долговечнее, чем при
использовании пластиковых или комбинированных стаканов.
Комплектация «Нержавейка» подходит для использования с доильными аппаратами серий АИД-1, АИД-2, АИД-3. В пауке используются стаканы высотой 16,5 см, которые рассчитаны на соски коров, а для коз не подходят. К тому же, общий вес подвесного оборудования слишком велик для доения коз.
Комплектация

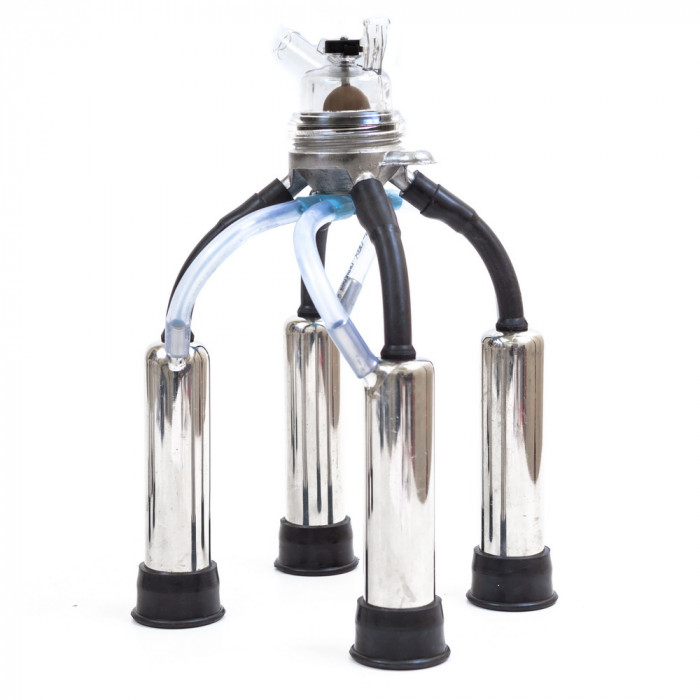

Оно состоит из вакуумной системы и системы отбора молока. Комплектация доильного ведра в сборе «Нержавейка» включает:
нержавеющих доильных стаканов и комплекта сосковой резины (каучук);
молочный шланг (14х5 мм) длиной 2 метра;
шланг постоянного (11х5 мм) и два шланга переменного (7х3 мм) вакуума по 2 м.
Шланги из силикона отлично переносят сгибание, изменение температуры. При необходимости его можно делать более длинным, для того, чтобы вакуумная установка находилась в отдельном помещение.
Особенности
Синхронное доение
При синхронном доении молоко отбирается сразу со всех сосков. В данной системе используется синхронный пульсатор, который преобразованный переменный вакуум и осуществляет одновременное сокращение всего комплекта сосковой резины в доильном аппарате. Пульсатор соединяют при помощи шланга переменного вакуума с распределителем, установленным на коллекторе. Распределитель имеет 5 выходов.
Коллекторная система сбора молока

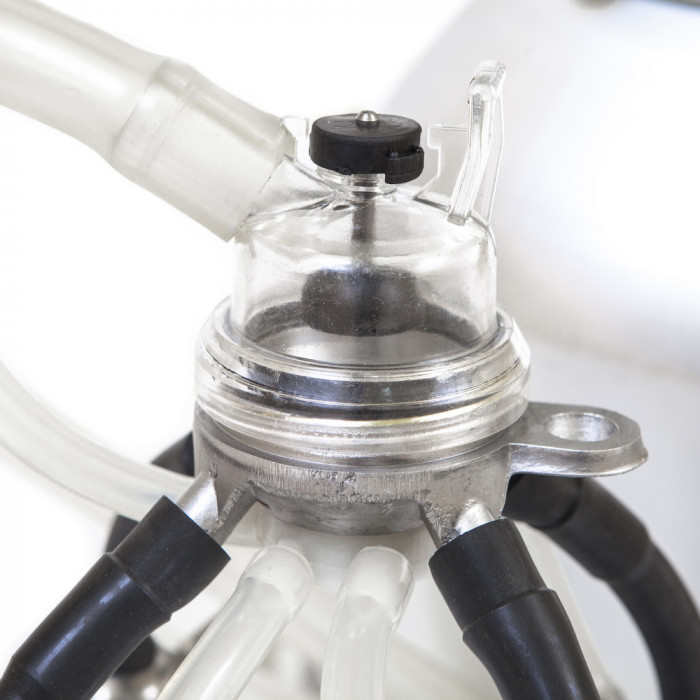

Коллектор 140 см³ предназначен для доения коров, которые дают до 30 л молока в сутки. Используется прочное и тяжелое основание коллектора из алюминия.
Подвесное оборудование доильного ведра в сборе для коров тяжелее, чем при использовании пластика. Благодаря этому происходит стимуляция и интенсивный массаж вымени, что улучшает припуск молока.

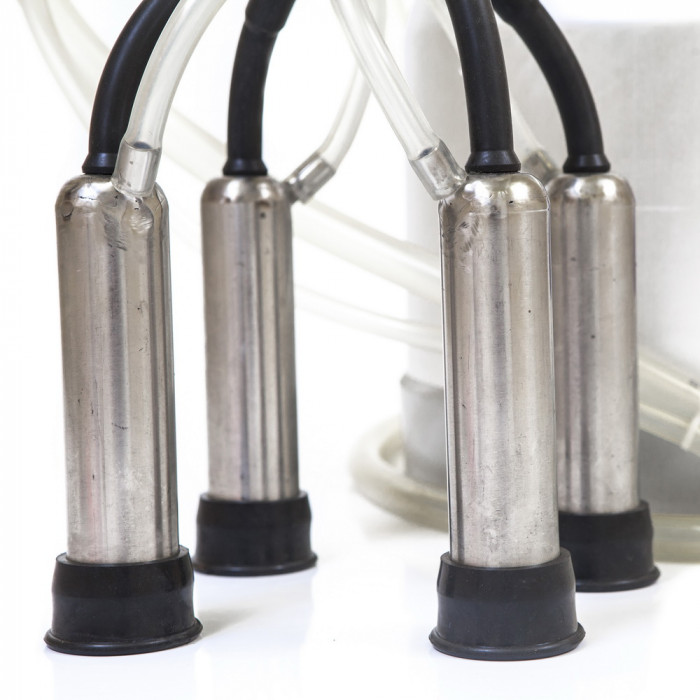

Доильные ведра в сборе «Нержавейка» имеют стаканы из стали. Их изготавливают методом вальцевания, то есть отсутствуют любые сварные швы. Цельная конструкция повышает прочность доильных стаканов.
Сосковая резина с повышенным содержанием каучука обладает хорошей эластичностью. Ее износ наступает после 6 месяцев использования. По мере растяжения нужно натягивать резину, что становится возможным благодаря наличию трех посадочных рубцов.

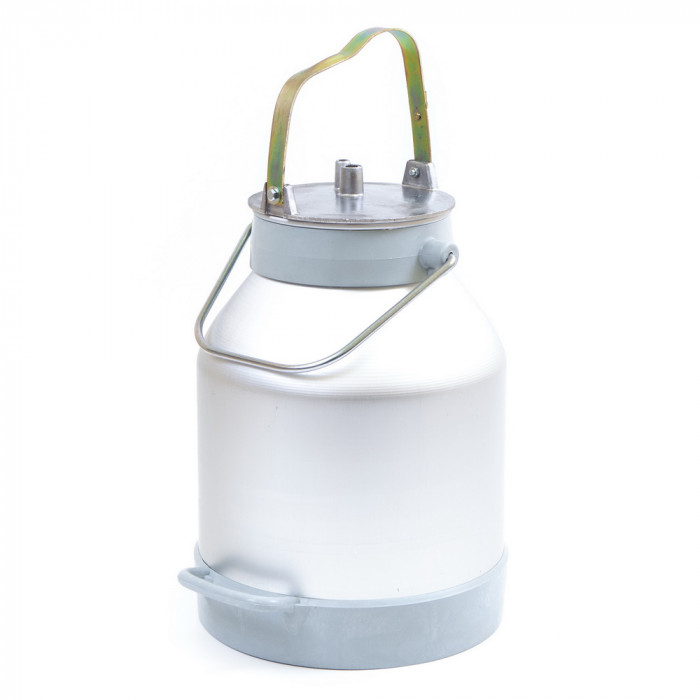

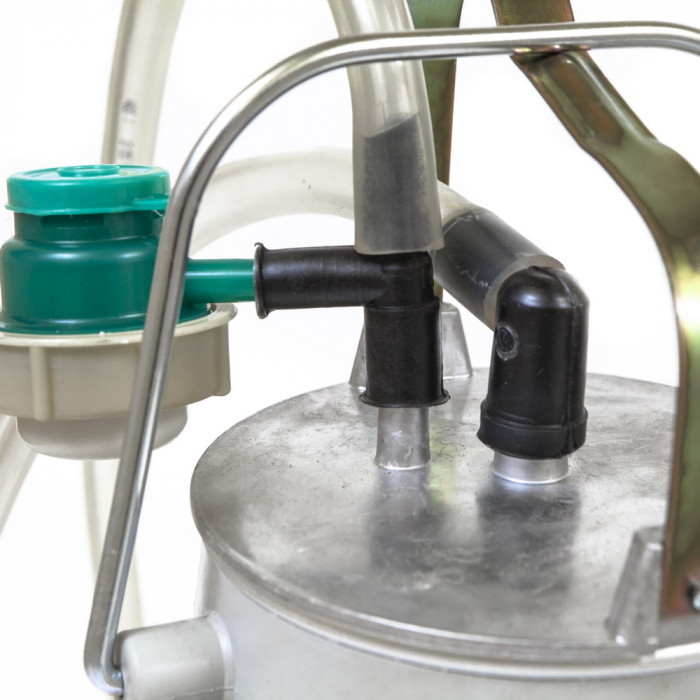

Алюминиевая крышка имеет механический прижим. Это влияет на износ уплотнителя, который используется для герметизации доильного ведра. Посадочных штуцеров 2. Шланг постоянного вакуума и пульсатор устанавливаются при помощи тройника.
